簡介

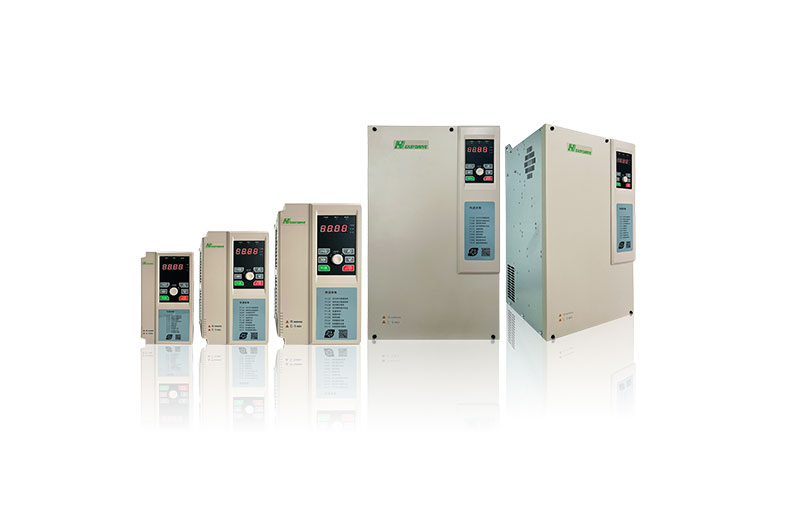

GT35系列變頻器是一款風機水泵專用變頻器，針對風機泵類應用進行了優化設計，使其更簡單易用。內置多種風機泵類應用功能，如 PID、多泵控制、恒壓供水、轉速追蹤、瞬停不停等;獨立風道設計，加厚電路板涂層，能適應惡劣環境應用，確保設備長時間可靠運行;標配MODBUS-RTU協議，具有更好的工控系統兼容性;具備優異的電磁兼容特性，保證設備 在復雜電磁環境下穩定運行。功率范圍覆蓋0.75kW-355kW
應用范圍
可應用于污水處理、暖通空調、化工，冶金、電力等行業的風機水泵類負載驅動。
技術規范
| 項目 | 項目描述 |
|---|---|
| 輸入 | |
| 額定電壓，頻率 | 三相：380V~440Vac，50Hz/60Hz |
| 允許電壓波動范圍 | 電壓：380V（1±5%，-44%/-10%） |
| 輸出 | |
| 輸出電壓 | 0~輸入電壓 |
| 頻率 | 0Hz~400Hz |
| 過載能力 | PH1：120%額定電流60s |
| 運行環境溫度 | |
| 環境溫度 | 數字設定：最高溫度+45.0℃，最低溫度-10℃；模擬設定：最高溫度+40.2% |
| 轉速提升 | 自動穩速提升，手動轉速提升0.1%~20.0% |
| V/F控制 | 三種方式：V/F恒定、可變V/F控制、手動設定 |
| P/I控制 | 加速和減速時間（0秒~3600秒） |
| 主要控制功能 | |
| 直流制動 | 直流制動時間0.00~60.00秒 |
| 制動時間 | 0.0~99.0s |
| 點動 | 點動頻率：0.0~100.0Hz |
| 多段速運行 | 可設定6段不同的速度 |
| 內置PLC | 可方便用戶實現多種控制功能 |
| 自動電壓調整（AVR） | 當電網電壓波動時，自動調整輸出電壓以保證電機正常運行 |
| 多泵切換 | 為多泵系統提供切換功能，保證系統穩定運行，減少不必要的電機維護工作量 |
| 水泵恒壓供水 | 通過內置PID調節功能，實現水泵恒壓供水，保證水壓穩定 |
| 火災報警功能 | 緊急情況下可迅速切斷電機電源，防止電機損壞，保護設備安全 |
| 運行狀態監控 | 實時監控電機運行狀態，提供多種運行參數，便于用戶監控 |
| 運行功能 | |
| 脈沖輸出信號 | 0~50KHz的脈沖信號輸出，可實現脈沖頻率、輸出脈沖寬度的輸出 |
| 模擬信號輸出 | 2路模擬信號輸出，分別可設0/4~20mA或2~10V，可實現過程控制 |
| 操作面板 | |
| LCD液晶顯示（選配） | 內置中文液晶顯示，輸出電壓、電流、頻率等多種參數 |
| 保護功能 | |
| 輸入缺相保護 | 輸入缺相保護（三進）：輸出短路保護、過流保護、欠壓保護、過熱保護、過壓保護、過載保護 |
| 使用場所 | |
| 適用場所 | 無導電塵埃、腐蝕性氣體場所 |
| 環境 | |
| 環境溫度 | -20℃~+60℃ |
| 冷卻方式 | 強制風冷 |
| 結構 | |
| 防護等級 | IP20 |
| 安裝方式 | |
| 安裝方式 | 壁掛式、機柜式、嵌入式 |
