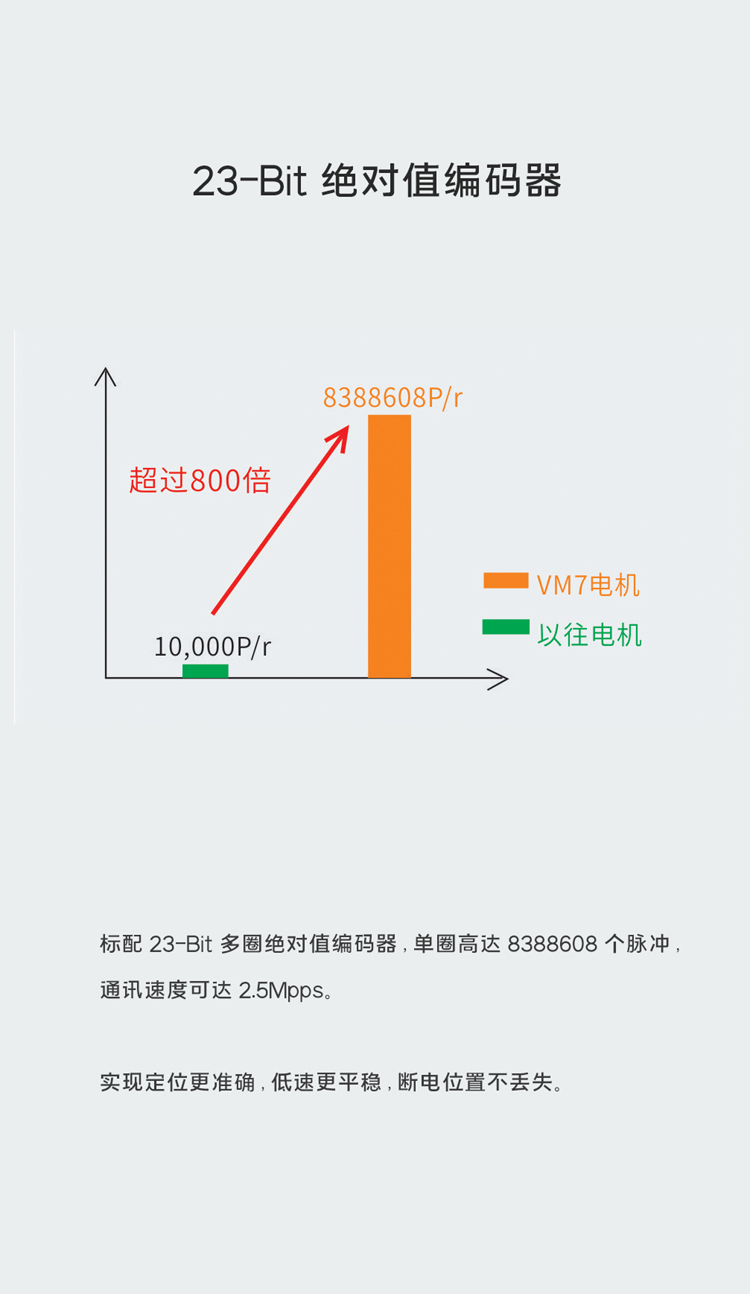

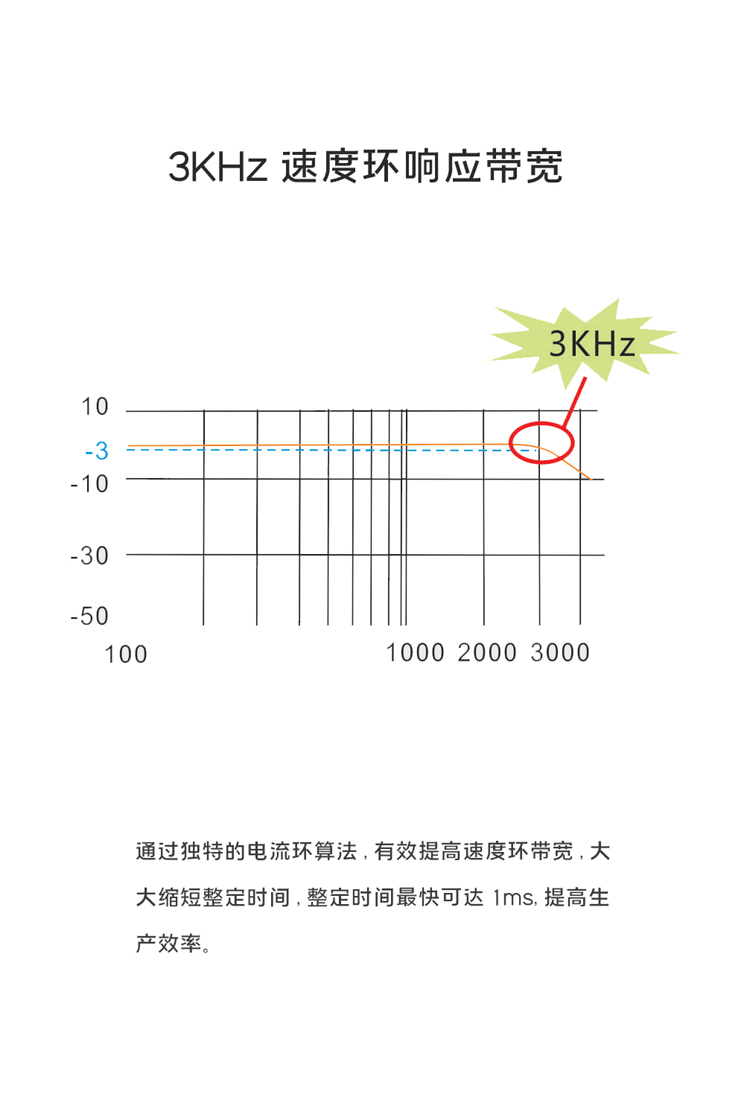

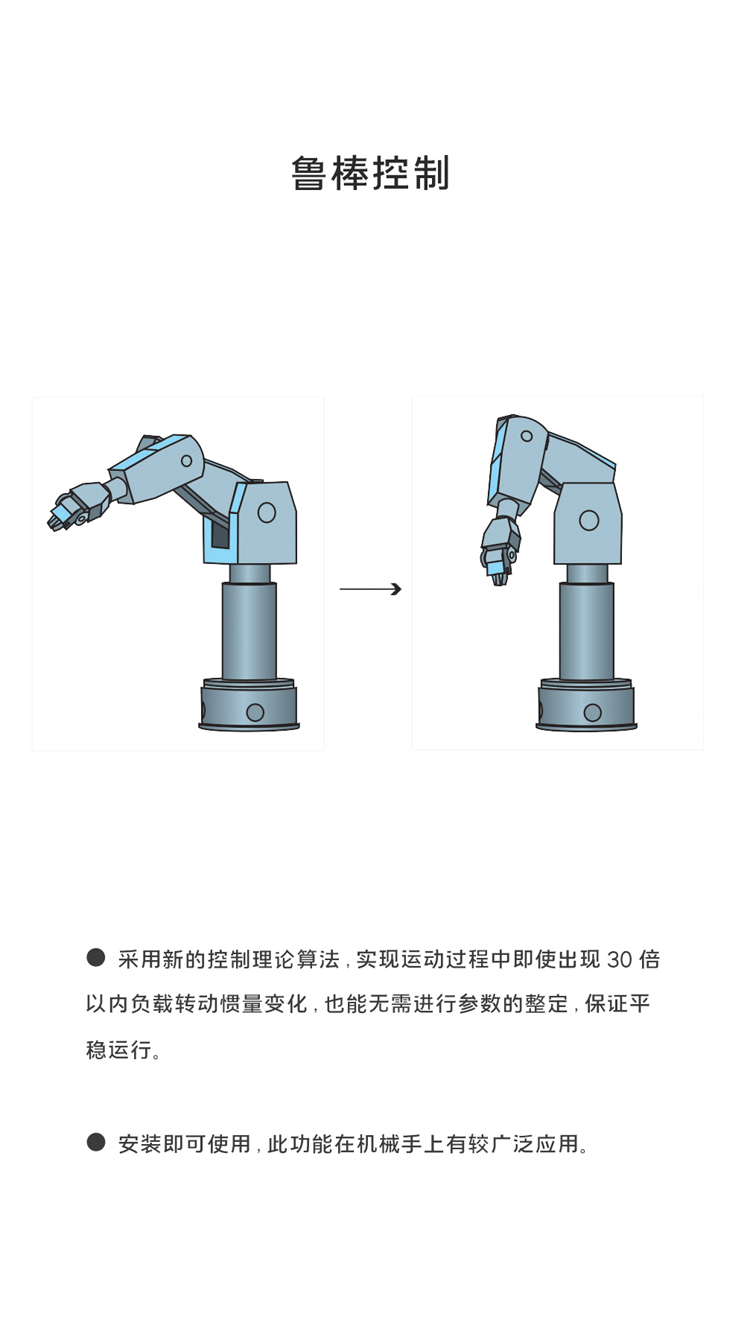

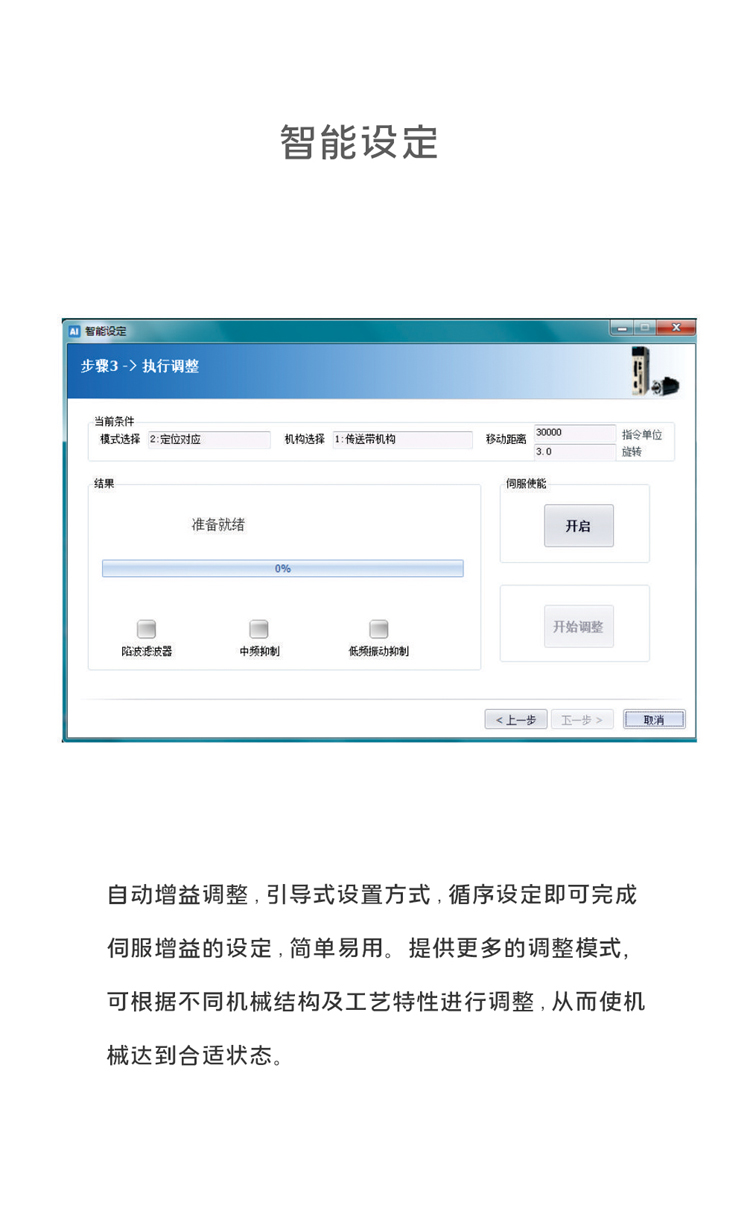

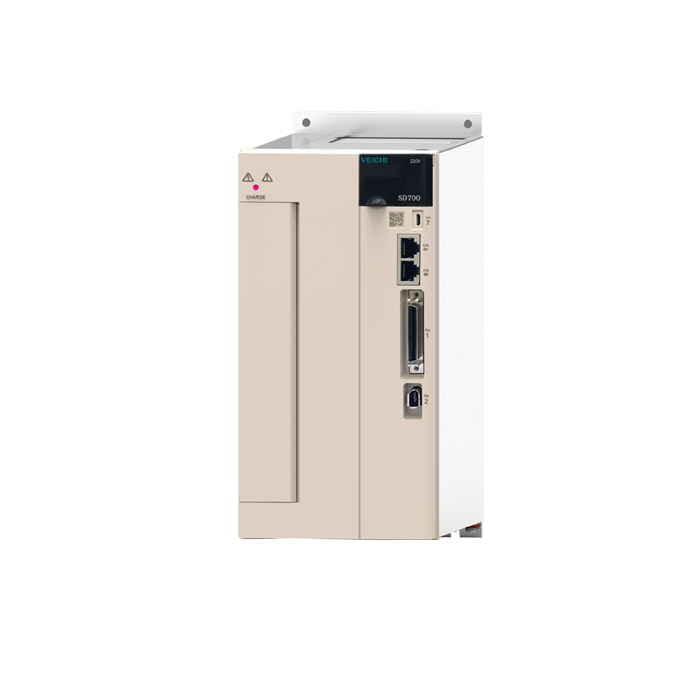

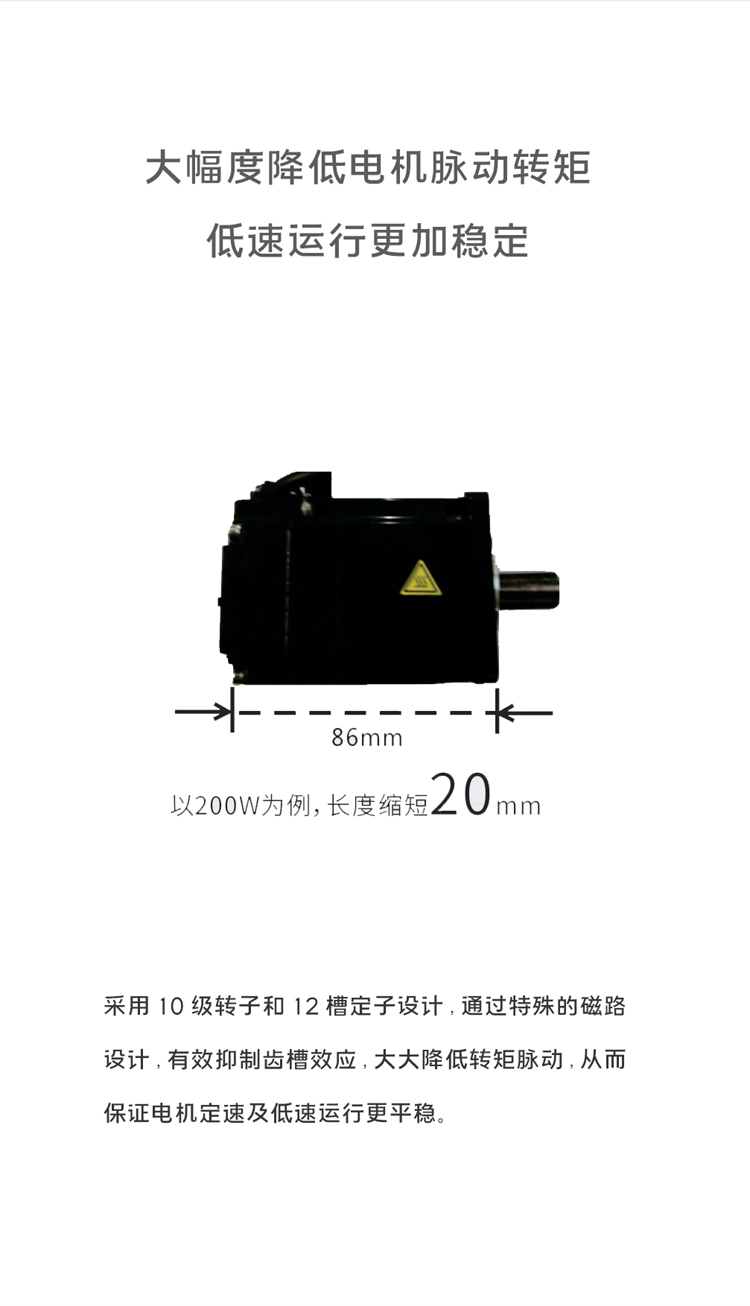

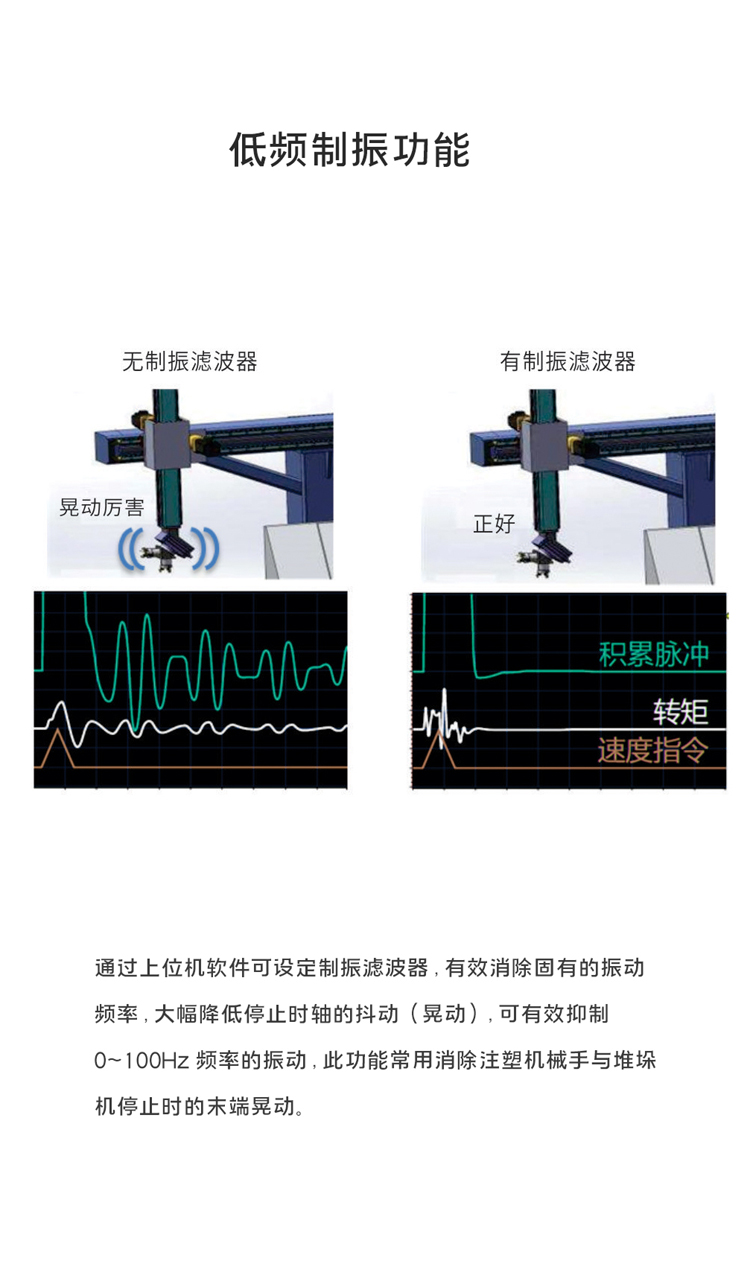

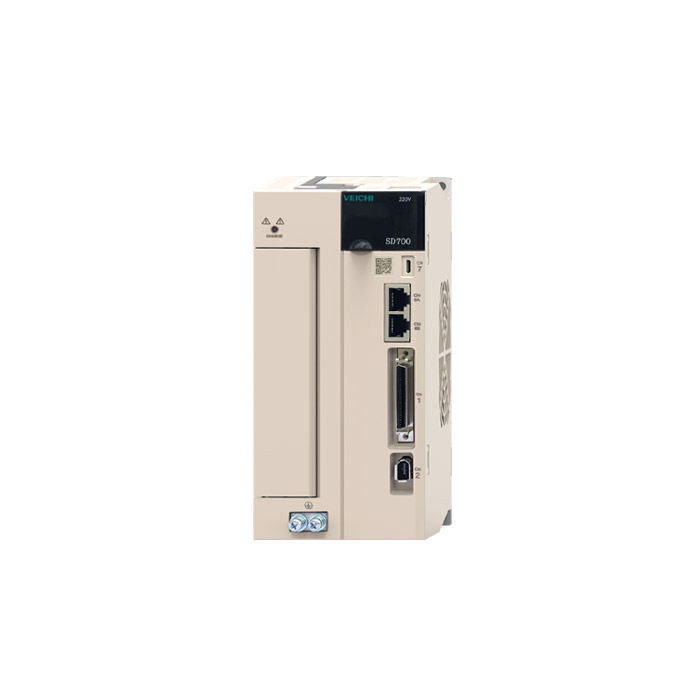

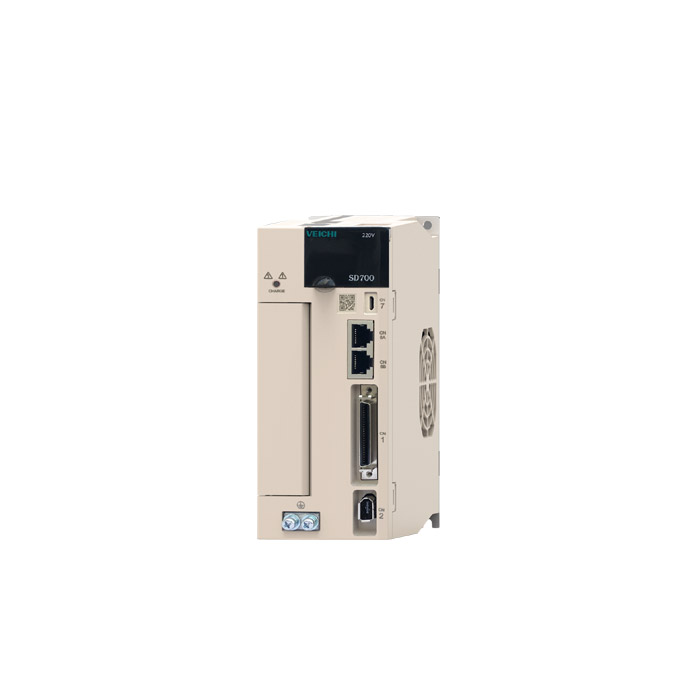

響應頻率高達3.0kHz，動態響應更快；23位高精編碼器。速度觀測和負載慣量識別，大幅提高軌跡跟蹤精度，低速加工更平穩；支持高速工業總線EtherCAT、RS-485、CANopen、M-II、M-III；支持更多編碼器協議；支持USB上位機連接方式；增加中頻抑振、魯棒控制；電子凸輪、龍門同步、智能化增益調整等功能。應用范圍：應用于電子制造設備、數控設備、包裝機械、印刷機械、紡織機械、塑料機械及玻
應用于電子制造設備、數控設備、包裝機械、印刷機械、紡織機械、塑料機械及玻璃設備、測試設備等
深圳市恒方智能系統有限公司——偉創產品核心代理商
李小姐 18194082310
深圳市龍華區龍華街道和平路21號振華時代廣場2樓218室
項目
規格
控制方式
IGBT PWM控制 正弦波電流驅動方式
反饋
旋轉電機組合
串行通訊型編碼器：17位、20位、23位（絕對值編碼器）
脈沖型編碼器：省線式2500線
旋轉變壓器型編碼器
環境條件
環境溫度
-5℃～55℃（55℃～60℃時，可降低額定值使用）
保存溫度
-20℃～85℃
使用環境濕度
95%RH以下（不凍結、不結露）
保存濕度
95%RH以下（不凍結、不結露）
抗振性
4.9m/s2
抗沖擊性
19.6m/s2
保護等級
IP20
清潔度
無腐蝕性氣體、可燃性氣體
無水、油、藥劑飛濺
塵土、灰塵、鹽及金屬粉末較少的環境中
海拔高度
1000m以下（1000m～2000m時，可降額使用
其他
無靜電干擾、強電場、強磁聲、放射線等
適用標準
EN 61800-5-1:2007
EN 61800-3:2004/A1:2012
安裝型式
底座安裝型：所有機型
擱架安裝型：所有機型
性能
速度控制范圍
1：5000 (速度控制范圍的下限為在額定轉矩負載時不停止條件下的數值）
速度波動率
負載波動
額定轉速的±0.01%以下（負載波動：0%~100%）
電壓波動
額定轉速0%（額定電壓±10%）
溫度波動
額定轉速±0.1%以下（溫度波動：25±25℃）
轉矩控制精度
±1%
軟起動時間設定
0～10s（可分別設定加速和減速）
通信功能
EtherCAT、RS-485、CANopen、M-II、M-III
連接設備
電腦、觸摸屏、PLC、運動控制器、其他支持同種協議的設備
1:N通信
使用RS-485通訊方式時，最大從站數為15，其他通訊方式最大從站數由主站性能決定
軸地址設定
通過參數設定

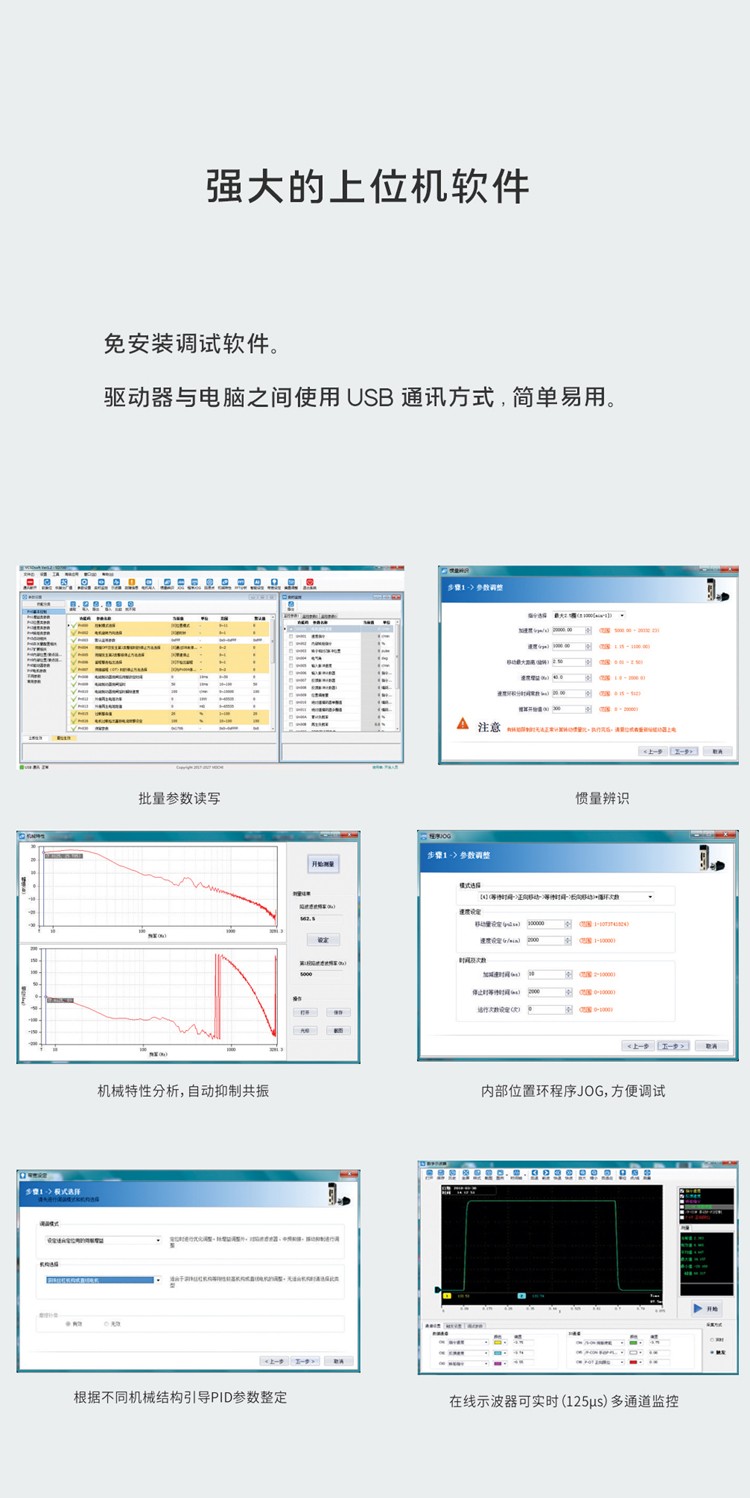

USB通信
連接設備
電腦
通訊規格
依據USB1.1規格（12M）
顯示功能
CHARGE指示燈
面板操作器功能
按鈕開關×4
項目
規格
輸入輸出信號
編碼器分頻脈沖輸出
A相、B相、C相：線性驅動輸動分頻脈沖數，可任意設定
順控輸入信號
固定輸入
工作電壓范圍：DC5V±5%
輸入點數：1點
編碼器絕對值數據要求輸入（SEN）信號
可分配的輸入信號
工作電壓范圍：DC24V±20%
輸入點數：7點
輸入方式：共集電極輸入，共發射極輸入
輸入信號：
●伺服ON（/S-ON）
●P動作（/P-ON）
●原點復位減速開關信號（/DEC）
●正轉驅動禁止（P-OT）、反轉驅動禁止（N-OT）
●警報復位（/ALM-RST）
●正轉側外部轉矩限制（/P-CL）、反轉側外部轉矩限制（/N-CL）
●電要旋轉方向切換輸入（/SPD-D）信號
●控制方式切換（/C-SEL）
●零位固定（/ZCLAMP）
●指令脈沖禁止（/INHIBIT）
●磁極檢出輸入（/P-DET）信號
●增益切換（/G-SEL）
●指令脈沖輸入倍率切換（/PSEL）
●SEN輸入（/SEN）信號
可分配信號和變更正/負邏輯
順控輸出信號
固定輸出
工作電壓范圍：DC5V~DC30V
輸出點數：1點
輸出信號：伺服警報（ALM）
可分配的輸出信號
工作電壓范圍：DC5V~DC30V
輸出點數：6點
輸入方式：光電耦合器輸出（隔離式）
輸出信號：
●定位完成（/COIN）
●速度一致檢出（/V-CMP）
●旋轉檢出（/TGON）
●伺服準備就緒（/S-RDY）
●轉矩限制檢出（/CLT）
●速度限制檢出（/VLT）
●制動器（/BK）
●警告（/WARN）
●定位附近（/NEAR）
可分配信號和變更正/負邏輯
項目
規格
觀測用模擬量監視功能
點數：2點
輸出電壓：DC±10V（直線性有效范圍±8V）
分辨率：12bit（標準型為16bit）
精度：±20mV
最大輸出電流：±10mA
建立時間（±1%）：1.2ms
動態制動器
在主回路電源OFF、伺服報警、伺服OFF、超程（OT）時動作
再生處理
功能內置
超程（OT）防止
P-OT、N-OT輸入動作時動態制動器（DB）停止、減速停止或自由運行停止
保護功能
過電流、過電壓、欠電壓、過載、再生故障等
輔助功能
增益調整、警報記錄、JOG運行、原點搜索等
安全功能
輸入
/HWBB，/HWBB2：電源模塊的基極封鎖信號
輸出
EDM1：內置安全回路的狀態監視（回定輸出）
適用標準
標配模塊

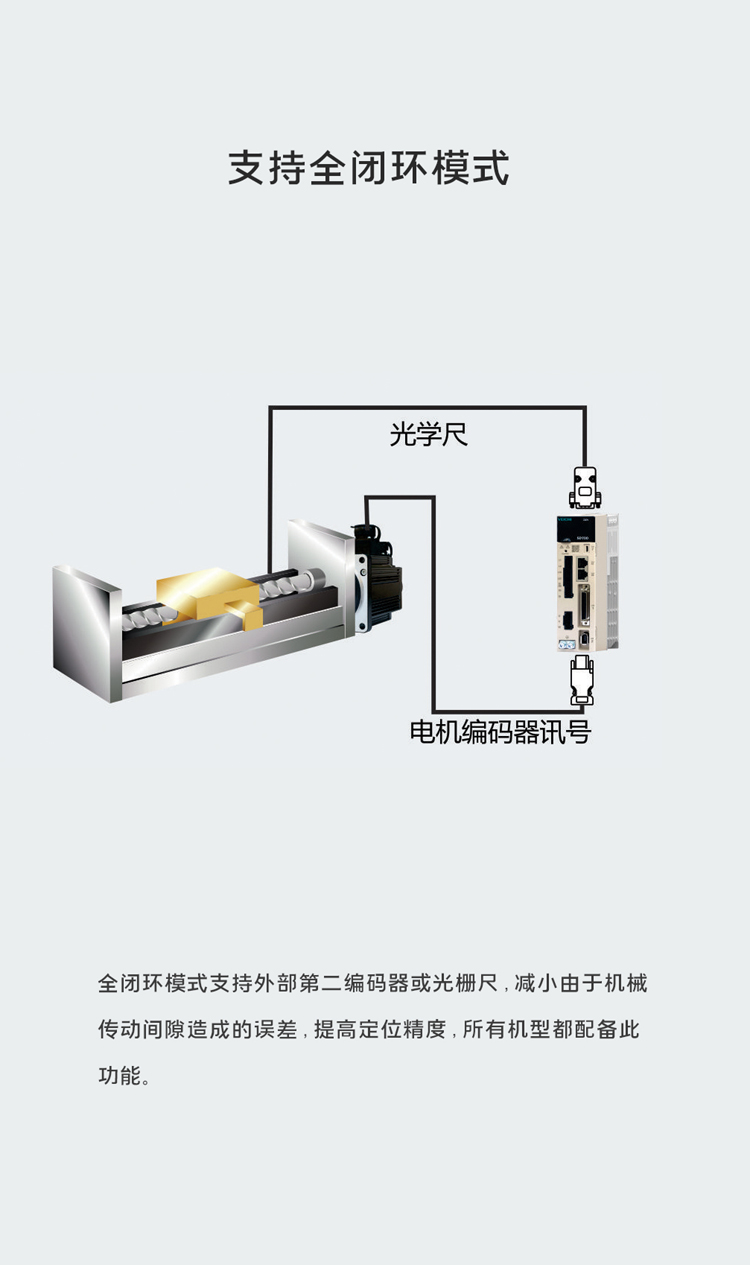

全閉環模塊
控制
位置控制
前饋補償
0%~100%
輸出信號定位完成寬度設定
0~1073741824指令單位
輸入信號
指令脈沖
指令脈沖形態
選擇以下任意一種
符號+脈沖序列、CW+CCW脈沖序列、90o相位差二相脈沖
輸入形態
線性驅動、集電極開路
最大輸入頻率
●線驅動
符號+脈沖序列、CW+CCW脈沖序列：4Mpps
90o相位差二相脈沖：1Mpps
●集電極開路
符號+脈沖序列、CW+CCW脈沖序列：200Kpps
90o相位差二相脈沖：200Kpps
輸入倍率切換
1~100倍
清除信號
位置偏差清除
支持線性驅動、集電極開路
速度控制
軟起動時間設定
0～10s（可分別設定加速和減速）
輸入信號
指令電壓
●最大輸入電壓：±10V（正電壓指令時電機正轉）
●DC6V時額定扭矩【出廠設定】
可變更輸入增益設定
輸入阻抗
約14KΩ
回路時間參數
30μs
內部設定速度控制
旋轉方向選擇
使用P動作信號
速度選擇
使用正轉側/反轉側外部轉矩限制信號輸入
兩側均為OFF時停止或變?yōu)槠渌刂品绞健?/span>
轉矩控制
輸入信號
指令電壓
●最大輸入電壓：±10V（正電壓指令時電機正轉）
●DC6V時額定速度【出廠設定】
可變更輸入增益設定
輸入阻抗
約14KΩ
回路時間參數
16μs
