因為芯片的原因，相信大家都聽說了現在200SMART PLC大范圍的缺貨。本來想以低調的方式和大家相處，現在不裝了，我們攤牌了，匯辰200SMART PLC現貨供應。這樣算不算凡爾賽？算。

      設備介紹

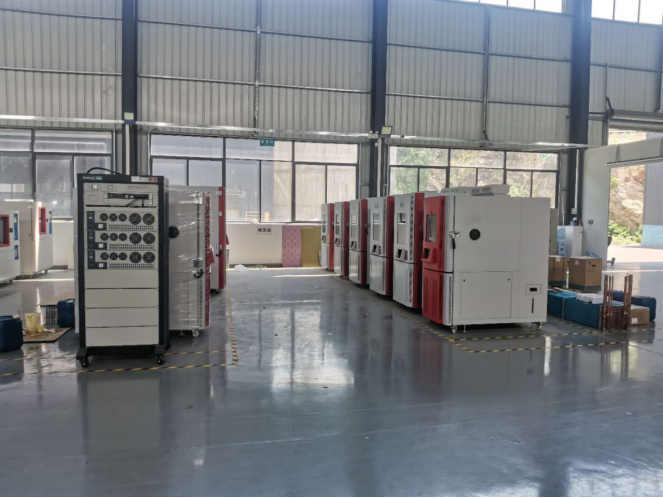

      高低溫沖擊試驗箱，設備主要應用于電子行業，用來測試產品在溫度快速變化下的穩定性。設備的種類很多，我們這次介紹的是兩箱的設備，兩箱分別是高溫區與低溫區，一上一下，將要測試的產品放置在吊環中，測試時，吊環會在高溫區低溫區來回切換，每一次切換位置都會對溫度進行一次沖擊，當?shù)醐h(huán)切換至高溫區時，由于吊環的進入，溫度會迅速下降，需要對高溫區進行升溫的PID調節，反之亦然。

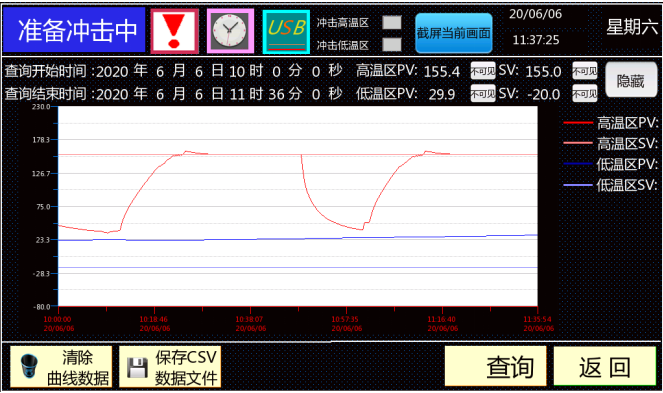

      除PID調節以外，設備還具備定時開關機、配方存儲、除霜、節能、歷史曲線與數據csv導出等功能。

溫度PID調節

      設備的核心功能是高溫區與低溫區的恒溫控制，在PID算法調節方面，我們沒有用STEP 7-MicroWIN SMART軟件自帶的向?qū)Ф怯昧宋覀冏约洪_發的PID塊，相比較前者，我們自己開發的PID塊可供調節的參數更多，除P ,I,D 比例，積分 微分 三組參數之外，曾加了PID運算周期這個參數，調節細分相對更多一些。

      PID調溫過程

      開機時從室溫開始加熱升溫，升溫的過程根據測量溫度值和設定溫度值的溫差可以大致分文兩個階段，當溫差較大時PID運算不參與控制，PLC的加熱Q點常為1，全速加熱，當溫差在較小的時候切換至PID調節，這里有一點，在切換時可以注意全速加熱的溫度的過沖量，可以適當做延時然后再切換至PID模式。PID調節模式下又通過溫差值分為兩個階段，一段通過P I D三組參數進行調節，當溫度接近設定值時，通過改變PID運算周期來調節。最終實際溫度可以控制在設定溫度值的±0.1℃。

文章中所涉及匯辰200Smart PLC產品介紹：

H7 288-1ST40 -0BA0  基礎版CPU ST40s晶體管：

1.本機自帶點數：DI24，DO16；

2.最大I/O擴展模塊數：6個；

3.程序存儲區：24KB；

4.數據存儲區：16KB；

5.數據保存：永久；

6.通信接口：RS485x1（默認PPI協議，支持自由口通信），以太網口x1；

7.電壓范圍：24VDC；

8.數字量輸入接法：支持源型與漏型；

9.數字量輸出類型：晶體管型，電壓范圍：5-30VDC。

H7 288-3AR02-0AA0  2路熱電偶輸入：

1.支持2/3/4線制電阻和熱敏電阻

2.支持上溢/下溢；斷路；24VDC低壓診斷。

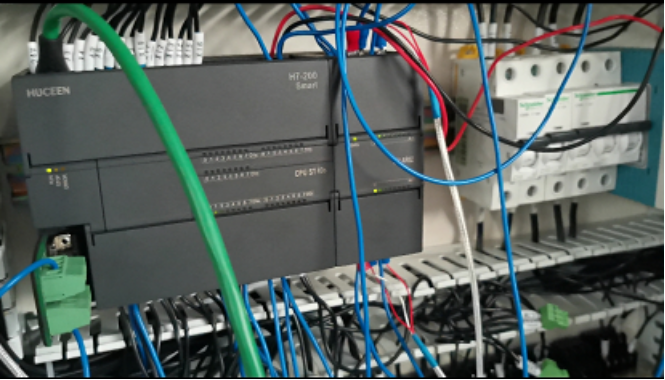

這個匯辰200SMART CPU 與熱電阻模塊在高低溫沖擊試驗箱中的應用只是我們其中的一個簡單應用，更多的案例大家可以去案例庫看看。
