項目簡介：

傳統供水方式占地面積大，水質易污染，基建投資多，而最主要的缺點是水壓不能保持恒定，導致部分設備不能正常工作。

變頻調速技術是一種新型成熟的交流電機無極調速技術，它以其獨特優良的控制性能被廣泛應用于速度控制領域，特別是供水行業中。由于安全生產和供水質量的特殊需要，對恒壓供水壓力有著嚴格的要求，因而變頻調速技術得到了更加深入的應用。

恒壓供水方式技術先進、水壓恒定、操作方便、運行可靠、節約電能、自動化程度高。本系統采用手動和PLC操作兩種控制模式

系統概述：

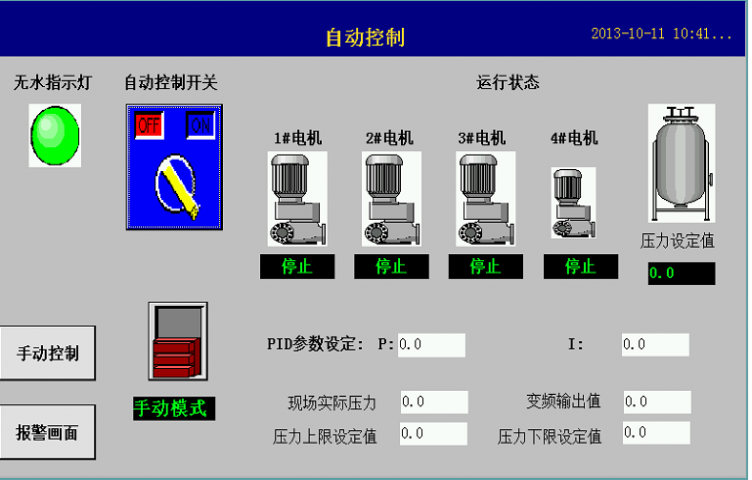

自動控制界面

說明：

界面上的控制按鈕：手動/自動模式切換按鈕、自動控制開關、手動控制界面按鈕、報警畫面按鈕。

可設定參數：壓力設定值、P值、I值、壓力上限設定值、壓力下限設定值。

監控參數：電機運行狀態、現場實際壓力、變頻輸出值、無水指示燈。

無水指示燈常態下為綠燈，無水時產生無水報警，為紅燈，并且立即停機。

PID參數設定的P值、I值影響頻率調節速度，一般不進行修改。

選用HUCEEN H7-200CPU及模塊

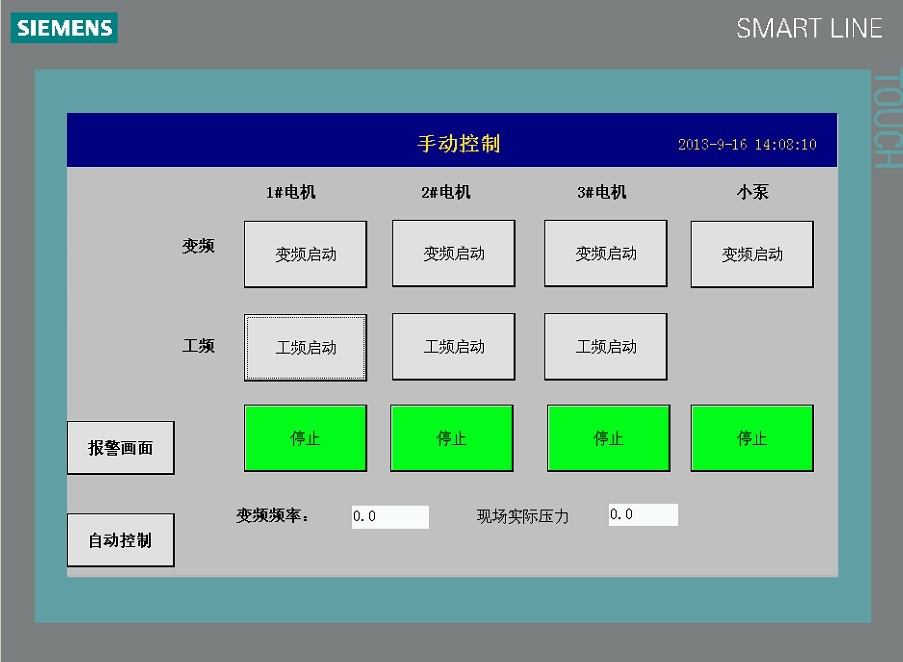

手動操作界面

說明：

界面上有各臺電機的工頻和變頻啟動按鈕，系統在工作中變頻只能啟動其中一臺電機，已經啟動變頻的電機自身的工頻就不能啟動，反過來已經啟動了工頻的電機自身的變頻亦不能啟動，工頻啟動電機與電機之間不關聯。

操作步驟：

1. 點擊紅色控制開關，把控制模式打到“手動模式”。

2. 點擊“手動控制”按鈕，進入手動控制操作界面。

3. 點擊按鈕啟動電機。
